一、介紹

橋架是由槽式、托盤式或梯級式的直線段、彎通、三通、四通組件以及托臂（臂式支架）、吊架等構成具有密接支撐電纜的剛性結構系統。

建筑物內橋架可以獨立架設, 也可以附設在各種建(構)筑物和管廊支架，具有結構簡單,造型美觀、配置靈活和維修方便等特點，全部零件均需進行鍍鋅處理。

二、規格

金屬橋架一般規格尺寸是根據施工現場而定的，最常用的規格如下：

200*100    200*150

300*100    300*150    300*200

400*100    400*150    400*200

500*100    500*150    500*200

600*100    600*150    600*200

800*100    800*150    800*200

1000*200  1000*250  1200*250

厚度有以下幾種：0.8、1.0、1.2、1.5、1.8、2.0、2.5。

 三、分類

分為槽式、托盤式和梯式、網格式等結構，以及支架、托臂和安裝等附件。

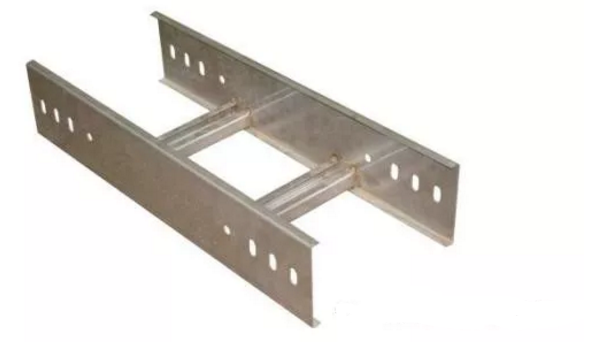

3.1、梯式電纜橋架

梯式電纜橋架是根據國內外有關資料而改進設計的。它具有重量輕、成本低、造型別具、安裝方便、散熱、透氣好等優點。他適用于一般直徑較大電纜的敷設，適合于高、低壓動力電纜的敷設。一般豎向均采用梯式，方便電纜的綁扎固定。

3.2、托盤式式電纜橋架

托盤式電纜橋架是石油、化工、輕工、電訊等方面應用最廣泛的一種。它具有重量輕、載荷大、造型美觀、結構簡單、安裝方便等優點。它即適用于動力電纜的安裝，也適合于控制電纜的敷設。

3.3、槽式電纜橋架

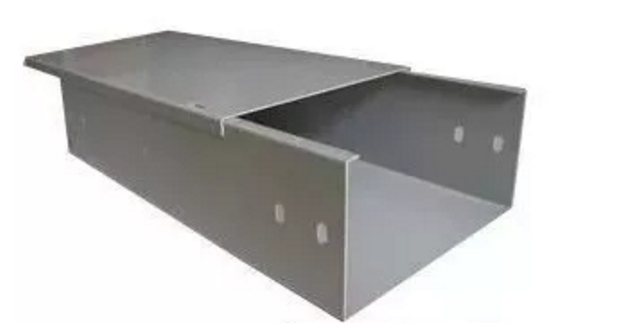

槽式電纜橋架是一種全封閉型電纜橋架。它最適用于敷設計算機電纜、通信電纜、熱電偶電纜及其他高靈敏系統的控制電纜等。它對控制電纜的屏蔽干擾和重腐蝕中環境電纜的防護都有較好的效果。

梯式、托盤式、槽式電纜橋架各自優缺點：梯式橋架具有良好的通風性能，不防塵、不防干擾。槽式、托盤式匯線橋架具有防塵、防干擾性能。

3.4、大跨距電纜橋架

大跨距電纜橋架一般是由拉擠玻璃鋼型材組裝而成，適用于電力電纜、控制電纜、照明電纜及配件等。與鐵制橋架相比，具有使用壽命長（一般設計壽命為二十年）、安裝方便且成本低（比重僅為碳鋼的1/4，施工中無需動火，單根橋架長度可達8米，甚至更長）、切割方便、不需維護等優越性。

3.5、網格式電纜橋架適用于電力、通訊電纜布線，是作為傳統橋架的延伸。

3.6、橋架附件

橋架附件一般分為彎通、三通、四通以及變徑（俗稱大小頭）四類，細分還可分為水平和垂直上（下）式。另外還有終端封頭等。各附件所用部位參看下圖示例。

橋架常用附件在計量時每個折算成相同規格的橋架長度可參考下表（單位：米）：

4.1、在工程設計中，橋架的布置應根據經濟合理性、技術可行性、運行安全性等因素綜合比較，以確定最佳方案，還要充分滿足施工安裝、維護檢修及電纜敷設的要求。四、橋架的選擇

4.2、橋架水平敷設時距地面的高度一般不低于于2.5m，垂直敷設時距地面1.8m以下部分應加金屬蓋板保護，但敷設在電氣專用房間內時除外。電纜橋架水平敷設在設備夾層或上人屋面且低于2．5m，應采取保護接地措施。

4.3、橋架、線槽及其支吊架使用在有腐蝕性環境中，應采用耐腐蝕的剛性材料制造．或采取防腐蝕處理，防腐蝕處理方式應滿足工程環境和耐久性的要求。對耐腐蝕性能要求較高或要求潔凈的場所，宜選用鋁合金電纜橋架。橋架在有防火要求的區段內，可在電纜梯架，托盤內添加具有耐火或難燃性能的板，網等材料構成封閉或半封閉式結構，并采取必要的防火封堵。

4.4、需要屏蔽電磁干擾的電纜線路或有防護外部影向如戶外日照、油、腐蝕性液體、易燃粉塵等環境要求時，應選用無孔托盤式電纜橋架。

4.5、在容易積聚粉塵的場所，電纜橋架應選用蓋板；在公共通道或室外跨越道路段底層橋架上宜加墊板或使用無孔托盤。

4.6、不同電壓、不同用途的電纜不宜敷設在同一層電纜橋架內：

4.6.1、1kV以上和1kV及以下的電纜：

4.6.2、同一路徑向一級負荷供電的雙回路電纜；

4.6.3、應急照明和其他照明的電纜：

4.6.4、電力，控制和電信電纜。

若不同等級的電纜實在需要敷設在同一電纜橋架時，中間應增加隔板隔離。

4.7、當鋼制直線段長度超過30m，鋁合金電纜橋架超過15m時，或當電纜橋架經過建筑伸縮(沉降)縫時應留有0~30mm補償余量．其連接宜采用伸縮連接板。

4.8、電纜梯架、托盤寬度和高度的選擇應符合填充率的要求。電纜在梯架、托盤內的填充率一般情況下，動力電纜可取40%-50%，控制電纜可取50%~70%，且宜預留10%~25%工程發展裕量。

五、安裝要求

電纜橋架安裝時應注意以下幾點：

5.1、外觀檢查

電纜橋架進人施工現場,應提交下列資料產品出廠合格證、省市級質監站定期檢驗報告及有關技術鑒定文件等電纜橋架板材厚度應滿足有關要求。熱鍍鋅的電纜橋架鍍層表面應均勻,無過燒、掛灰、局部未鍍鋅等缺陷。靜電噴塑應平整、光滑、均勻、不起皮,無氣泡、水泡橋架本身應平整,無扭曲變形,內壁應光滑、無毛刺橋架焊縫表面應均勻,不得有漏焊、裂紋、燒穿等缺陷。

5.2、電纜橋架的安裝位置

橋架水平敷設時,距地高度一般不宜低于2.5m。橋架多層敷設時,為了散熱、維護以及防干擾的需要,橋架層間應留有一定的距離，電纜橋架在與各種管道平行敷設時,其凈距應符合有關的規定。

5.3、支吊架的安裝

貴州電纜橋架的支吊架質量應符合現行的有關技術標準。電纜橋架水平敷設時,支撐跨距一般為1.5~3m，垂直敷設時,固定間距不宜大于2，兩相鄰橋架托臂之間水平高度差不應大于10m，兩相鄰橋架托臂垂直中線的垂直偏差不應大于20mm。

5.4、其它要求

5.4.1、電纜橋架由室外進入建筑物內時,橋架向外的坡度不得小于1：100。

5.4.2、電纜橋架與用電設備交越時,其間的凈距不小于0.5m。

5.4.3、兩組電纜橋架在同一高度平行敷設時,其間凈距不小于0.6m。
