1．電纜橋架結構類型選擇

在工程設計文件中通?；\統地將電纜橋架稱呼為“橋架”，并未指出具體的結構特征，不同類型、不同制作材料的電纜橋架價格相差較大，且結構類型的混亂會帶來 工作現場散熱、機械防護方面的問題。故在設計階段應要求設計人員根據工程環境特征和技術要求，合理選擇電纜橋架的結構特征，并在平面圖的型號標注和材料表 中進行清晰地表達。

2．電纜橋架材質選擇

電纜橋架的材質是電纜橋架工程設計常見的另外一個問題。按照材料劃分，電纜橋架 主要有鋼制、玻璃鋼和鋁合金幾種。玻璃鋼電纜橋架的特點是質量輕，比重僅為碳鋼的1/4；耐水性和耐腐蝕性好，適合化工廠。不易燃燒，難燃型玻璃鋼電纜橋 架的氧指數≥32。使用壽命長，一般設計壽命為20年，但價格是鋼制電纜橋架的3倍。施工的優越性在于切割方便、組裝靈活，安裝無需動火，這對于爆炸危險 環境并且工程工期緊張的化工廠工程意義尤其重大，因?yàn)樵诒ㄎｋU(xiǎn)環境，工程動火安裝時化工廠必須停產，經濟效益必受影響。鋁合金電纜橋架重量也很輕，由于 鋁、鋼比重不同（Al=2.7，F(xiàn)e=7.86），按重量計算，鋁鋼之比約為1：3。鋁合金電纜橋架外形尺寸、荷載特性均與鋼質橋架基本相近。就費用而 言，鋁合金橋架的造價比鍍鋅鋼制電纜橋架要高20%，使用壽命是鋼制電纜橋架的5倍以上。

3．電纜橋架表面防腐層類別選擇

工程設計中常見的第三個問題是電纜橋架型號沒有標注防腐層的類別，也沒有統一的文字說明。此問題在現實中有教訓，如我國承擔總承包的印尼某工程，鋼制電 纜橋架的表面防腐處理沒有進行鹽霧試驗，完工不久橋架就銹蝕得相當嚴重，不得不更換。電纜橋架的表面防腐層類別主要有熱浸鋅、鍍鋅鎳、冷鍍鋅、粉末靜電噴 涂等方式，生產廠家資料顯示：熱浸鋅工藝壽命不小于40年，適用于室外重腐蝕環境，造價高；鍍鋅鎳工藝壽命不小于30年，也適用于室外重腐蝕環境，造價 高；冷鍍鋅工藝壽命不小于12年，適用于室外輕腐蝕環境，造價一般；粉末靜電噴涂工藝壽命不小于12年，適用于室內常溫干燥環境，價格一般。設計人員應該 根據工程環境條件合理選擇電纜橋架的表面防腐層類別，并在設計文件中清晰地表達。

4．電纜橋架防火等級選擇

電纜橋架在有防火要求的區段內，可在電纜梯架、托盤內添加具有耐火或難燃性能的板、網等材料構成封閉或半封閉式結構，并采取在橋架及其支吊架表面涂刷防火涂層等措施，其整體耐火性能應滿足國家有關規范或標準的要求。在工程防火要求較高的場所，不宜采用鋁合金電纜橋架。

在相同規格下，阻燃型電纜橋架比鋼制電纜橋架貴2.2倍，使用壽命是鋼制電纜橋架的5倍以上，重量比鋼制電纜橋架重30%。防火型電纜橋架比鋼制電纜橋架稍貴，使用壽命是鋼制電纜橋架的3倍以上，重量與鋼制電纜橋架基本相同。

5．電纜橋架填充率的選擇

電纜梯架、托盤寬度和高度的選擇應符合填充率的要求，電纜的梯架和托盤內的填充率在一般情況下，電力電纜可取40%～50%，控制電纜可取50%～70%，且宜預留10%～25%工程發展余量。

6．電纜橋架載荷等級的選擇

在選擇電纜橋架的荷載等級時，電纜橋架的工作均布荷載不應大于所選電纜橋架荷載等級的額定均布荷載，如果電纜橋架的支吊架的實際跨距不等于2m時，則工 作均布荷載應滿足要求。各種組件及支吊架在滿足相應荷載的條件下，其規格尺寸應與托盤、梯架的直線段、彎通系列相匹配。

7．電纜橋架的規格尺寸選擇

工程實際中，在電纜橋架的規格尺寸選擇方面的問題是要么偏大，要么偏緊張。如何合理地選擇電纜橋架的規格尺寸呢？《民用建筑電氣設計規范》 （JGJ16-2008）中8、10、7條規定：“電纜總截面積與托盤內橫斷面積的比值，電力電纜不應大于40%；控制電纜不應大于50%。”

8．根據電纜彎曲半徑選擇電纜橋架

在選擇電纜橋架的彎通或引上、引下裝置時，不應小于電纜橋架內電纜最小允許彎曲半徑。

9．材料統計方面的問題

設計圖紙?jiān)诓牧辖y(tǒng)計方面存在的主要問題：

1）漏項。有的統計托架材料時僅僅統計直通部分，彎通部分不統計；有的材料表干脆沒有支吊架一項。對于工程總承包公司而言，漏項帶來的后果是在項目報價階段導致報價偏低，而在項目執行階段采購部門老是和供貨商簽訂增補合同，從而導致總承包公司利潤的降低。

2）錯項。原因在于很多設計人員對于一些概念不清，有的把彎通、支吊架算作附件，有的把蓋板當成主材。實際上，電纜橋架的“托架”包括直通和彎通兩部 分。電纜橋架的“附件”包括各種連接板、蓋板、隔板、壓板、終端板、引下件、緊固件等。附件在材料表中不開列，由供貨商隨貨配套供應，成本打入托架的單價 部分，工程中不需要供貨商單獨報價。而“支吊架”包括托臂、立柱、吊架等，需要單獨開列，工程中供貨商需要單獨報價。

3）統計量偏差大，通常 是數量偏少。那么工程報價中如何比較準確地統計電纜橋架的材料呢？一般而言，托架的直通部分可考慮1%～2%的裕量，彎通部分則直接統計數量。橋架全長除 以平均立柱間距（戶外立柱跨距一般采取6m，室內立柱跨距一般采取3m），得到立柱數，增加2%～4%裕量。而橋架全長除以支吊架平均間距，得到支吊架 數，再考慮1%～2%裕量。至于支吊架的間距，戶內直線段支吊架間距一般取1.5～3m，垂直安裝的支架間距不大于2m。非直線段的支吊架配置應當遵守規 范規定：當彎通彎曲半徑小于300mm時，應在距非直線段與直線結合處300～600mm的直線段側設置一個支吊架；當彎通彎曲半徑不小于300mm時， 除在距非直線段與直線結合處300～600mm的直線段側設置一個支吊架外，在非直線段中部應增設一個支吊架。

電纜橋架的選型設計

1、 確定環境條件環境條件一般有三種：腐蝕環境、正常環境、特殊環境。

2、 根據多數電纜走向，在室內可沿著、柱、梁、樓板走，在室外盡可能沿工藝管道走。

3、 計算荷重計算在電纜橋架走向斷面上的單位長度電纜的重量q及總荷載G

G總=n1q1+n2q2……nnqn　式中：q1·q2·q3……qn為每根電纜單位重量(kg/m)

n1·n2·n3……nn為相同電纜根數

G總<G允（電纜僑架的允許荷載參照荷載曲線圖表）

4、 選擇貴陽橋架根據電纜荷載及橋架安裝處的環境，以橋架的載荷曲線為依據，來確定橋架的類型和規格及立柱的間距、托臂的長度、橋架的層次，立柱的長度等。

5、 根據貴陽電纜橋架走向及安裝的環境確定橋架的固定方式；懸掛式、直立式，(這兩種形式均可采用單側固定或雙側固定)、壁側式等。

6、 各種電纜在電纜橋架上的層次安排與層間距離。

電纜橋架層次的排列是：弱電控制電纜在最上層，接著一般控制電纜、低壓動力電纜、高壓動力電纜依次在下排列：如下表：這樣排列有利于屏蔽干擾通風、散熱等。

貴州電纜橋架的革命—談綜合布線工程中開放式橋架的運用

首先我們來回顧一下橋架的發展情況。橋架在我國的應用只有十多年,在歐美發達國家也不過是幾十年。在一個機房項目中，比起造價昂貴、高科技的硬件和軟件，橋架顯的很不起眼，也很少為人關注，但它卻也是整個布線工程中不可缺少的部分。

橋架的作用有三，第一是支撐線纜，第二是保護線纜，第三是管理線纜。各個國家由于歷史傳承、使用習慣等等各種因素，都有自己常用的橋架類型。在數據中心和機房應用中,美國最常用的傳統橋架是穿管，歐洲國家則使用穿孔橋架,亞洲國家則偏好封閉橋架，而這些都可歸類于傳統的封閉式布線方式;與之相對應的則是近年來越來越流行的敞開式布線，使用的是一種特殊的開放式橋架。

首先，開放網格式橋架讓所有的線纜都根根可見，可以全面管控布線工程的質量，日后萬一發生故障，也能快速確定問題線纜并采取相應措施;

其二，開放網格式橋架允許從任意點出線，可以很方便的和機柜、機架連接起來，而且能隨意更改出線點;普通線槽則必須在出線點鉆孔，而且不好更改;

其三，開放式橋架在機房中運用起來很方便，因?yàn)闄C(jī)房中線纜的移動、增減和變更十分頻繁，而且經常升級擴建。如果是采用線槽，兩個橋架連接的地方,每一接口至少8顆螺絲螺帽,多則16顆,要想進行任何更改都必須把先擰螺絲螺帽，取下蓋板;改裝完成后又必須把蓋板再安裝回去。網格式橋架則是完全開放的結構，可以直接進行線纜的各種變化。使用線槽還有一個大麻煩就是各種彎頭、三通、四通、變徑、標高變化等等過渡部分都需要仔細測量后去工廠特殊定制，而的所有這些過渡部分都在工地現場直接裁剪加工即成，任何一個安裝工人通過一個十分鐘的簡單培訓即可掌握裁剪加工的方法。

網格式橋架還有一些自己創新獨特的地方，比如它的快速安裝系統，直接卡接支架和橋架;zhuanli的快速連接件，兩個貴州橋架能不用螺絲螺帽而快速連接，這些都能幫助縮短安裝時間，讓工程及時完工。

總而言之，這種革命性的網格式橋架大力推動了綜合布線中開放式布線的新趨勢，為機房的設計人員、安裝人員和最終用戶都提供了極大的便利性。

關于貴陽電纜橋架的分類

  梯級式電纜橋架

     說明

     CQ1-T型梯級式電纜橋架是根據國內外有關資料而改進設計的。它具有重量輕、成本低、造型別具、安裝方便、散熱、透氣好等有點。他適用于一般直徑較大電纜的敷設，特別適合于高、低壓動力電纜的敷設。

     梯級式電纜橋架在不同跨距下最大在允許均布載荷及變形量

     梯級式電纜橋架備有護罩，需要配護罩是可在訂貨時注明或按照護罩型號訂貨，其所有配件與托盤式、槽式橋架通用。

     梯級式電纜橋架其表面處理分為靜電噴塑、鍍鋅、噴漆三種。在重腐蝕環境中可特殊防腐處理。

     用戶所需梯級電纜橋架加強出本標準范圍的品種規格，亦可來圖、來函或面洽，我廠盡可能滿足您的需要。

     托盤式電纜橋架

     適用范圍

       托盤式電纜橋架是石油、化工、輕工、電訊等方面應用最廣泛的一種。它具有重量輕、載荷大、造型美觀、結構簡單、安裝方便等優點。它即適用于動力電纜的安裝，也是和于電纜的敷設。

     托盤式電纜橋架在不同跨距下最大允許均布載荷及變量

     托盤式電纜橋架其表面處理分為鍍鋅和噴漆兩種，在重腐蝕環境中可特殊防腐處理。

     托盤式電纜橋架備有護罩，需要護罩可在訂貨時注明或按照護罩型號訂貨，其所有配件與梯級式、槽式橋架通用。

     本標準之外的規格，用戶可根據自己的需要來圖、來函或面洽訂貨。

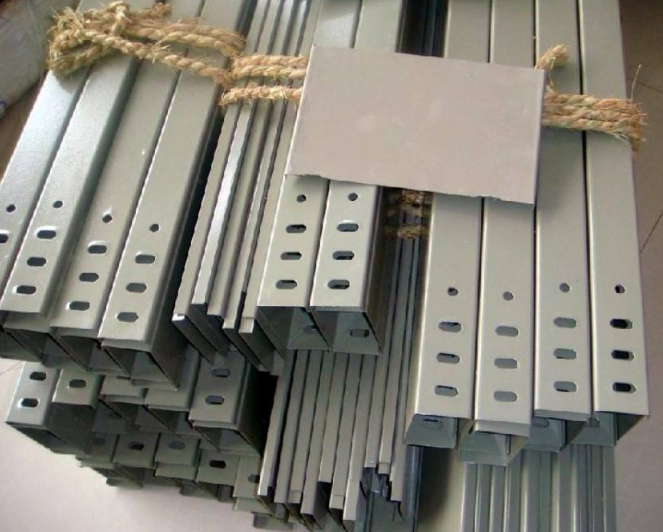

     槽式電纜橋架

     適用范圍

     槽式電纜橋架是一種全封閉型電纜橋架。它最適用于敷設計算機電纜、通信電纜、熱電偶電纜及其他高靈敏系統的控制電纜等。它對控制電纜的屏蔽干擾和重腐蝕中環境電纜的防護都有較好的效果。

     槽式電纜橋架在不同的跨距下最大允許均布荷及變形量。

     槽式電纜橋架的護罩隨槽體配套供貨，其他配件與梯級式、托盤式橋架通用。

     用戶如需槽式電纜橋架的其他品種規格可來圖來函或面洽訂貨。
