貴州電纜橋架選型設計：強弱電線路應分槽敷設，強弱電穿越接線盒（箱）時必須用金屬隔板隔開。地線槽中的各種接線只允許在接線盒的出線處連接。在地面線槽的施工和安裝中，要求所有線槽管道連接成一個可靠的接地整體。

        1、測量定位：

        用彈性法識別橋架的安裝位置，確定支架的固定位置，并做好標記。橋架在豎井中的定位應先用吊線法確定安裝基準線。如果預留孔不合適，應及時調整并修復。

        2、電纜橋架的制作與安裝

        我們根據施工圖設計立面和橋架規格，進行定位，然后根據測量尺寸制作支架，支架出廠。如果沒有吊頂，則應沿梁底吊裝或靠墻支架安裝，如果有吊頂，應吊裝在吊頂內或靠墻支架安裝。在沒有吊頂?shù)墓矆鏊Y合結構構件，考慮建筑美觀和易維護性，采用墻體、柱支架安裝或屋架下弦構件。壁掛支架用膨脹螺栓固定，支架間距不超過2米。在直線段與非線性段的交界處、建筑物的變形縫處、彎曲半徑大于300mm的非直線段的中部應加支吊架。支吊架的安裝應保證橋梁的水平或垂直度符合要求。

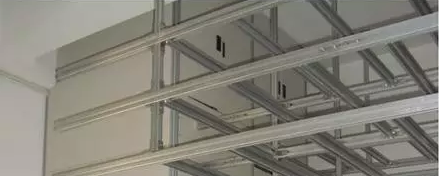

        3、電纜橋架

        一個。對于異形橋梁，將現場測量的尺寸交給材料供應商，材料供應商將根據尺寸進行制作，以減少現場加工。橋架材料、型號、厚度及配件均符合設計要求。

        橋架安裝前必須與各專業協調，避免與大口徑消防管、灑水管、冷熱水管、排水管、空調、排風設備發生沖突。

        將橋架吊至預定位置，并用螺栓用支架固定。仔細檢查轉折點的大小。橋梁應與建筑物的坡度一致。持續的。橋架與橋架通過連接板連接，連接螺栓為半圓頭螺栓，半圓頭在橋架內側。橋梁之間的間隙必須滿足設計要求，以確保系統的橋梁是集成的。

        跨越建筑物變形縫的橋梁應按企業標準《鋼索橋安裝工藝》進行伸縮縫處理。當鋼橋直線段超過30m時，應安裝熱脹冷縮補償裝置。

        橋架安裝橫豎，整齊美觀，距離一致，連接牢固。同一水平面的水平偏差不超過5mm/m，直線度偏差不超過5mm/m。
